鉄針ピックアップその2

 ネットでSPレコード用の鉄針ピックアップを入手しました。ゼンマイ（或いは電気モーター）式蓄音機のサウンドボックスを外したトーンアームに取り付け、一般的には真空管ラジオ等のピックアップ入力端子に接続してレコード再生するものです。トーンアームの取り付け径の細さから考えると戦後のポータブル蓄音機向けでしょう。鉄針ピックアップの利点は現代のSP用カートリッジがダイレクトにスクラッチノイズを拾って五月蠅いのとは異なり鉄針を使用することでノイズが柔らかく聴きやすくなることです。但しそれ故情報量（解像度）が若干落ちる事も考えられますが少なくとも以前入手した戦前のナショナル製鉄針ピックアップの音はノイズが減ってとてもいい感じでした。

本体の刻印を見ると日本コントロール工業（現在の同名企業とは異なる）の製品ですが、おそらく戦後昭和20～30年代前半位の時期に製造された物ではないかと思われます。

オリジナルのシールドケーブル付きでしたが絶縁体の経年劣化でショートしており、更に100Vコンセントプラグが取り付けられていました。本来ならピックアップ用のプラグが付いているはずですが前オーナーが代用として交換したのでしょう。いずれにしても使えないので廃棄しました。

ピックアップ内部はU字型マグネットと針の振動を直接拾うコイル、そしておそらくはボリューム調節用の可変抵抗器で構成されています。所謂MC(ムービングコイル）型ですね。コイルに繋がっている線を外さないように細心の注意を払いながら現在市販されているシールドケーブルと交換しました。

筐体内が狭くケーブルの抜け止めに結びを作ることが出来ないため本来なら留め金等をケーブルにカシメればいいのでしょうが使える物がないため苦肉の策として自己融着テープをケーブルに巻いて孔よりも太くして抜け止めとしました。融着しているとはいえ強く引っ張ると力に負けて抜けそうですが丁寧に扱えば大丈夫です。早速オーディオインターフェイスに繋いで針留めのネジを触るとゴソゴソと音がしたのでコイルは断線していないようです。実際にSP盤の再生試験はしていませんが問題なく音が出ると思います。回転つまみはボリュームと思われますが、抵抗体の経年劣化なのかボリューム調整は出来ませんでした。手持ちのポータブル蓄音機はどれもゼンマイが不調なのでいずれは修理して試したいと思っています。尚、この種のピックアップに使う鉄針はソフトトーン（或いはハーフトーン）用が最適で、ラウド等の大音量用の鉄針を使うと振幅が大きくなりすぎて歪み（クリップし）ます。

目覚時計修理

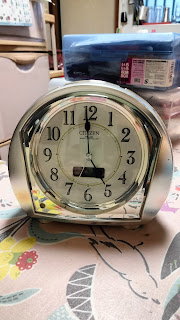

 愛用している（かなり前にハードオフで500円で買った😅）目覚時計のスヌーズボタンが暫く前からおかしくなり、ボタンが壊れる位強く押さないと目覚しが止まらなくなったりライトが点かなくなったので分解してみました。ボタンと連動するタクト（タクタイル）スイッチが故障しているようなので、昨日秋葉原で修理用に買って来たタクトスイッチと交換しました。特殊な部品を使っていると寸法が合わず取付けられなかったりしますが汎用品を使っているようで今回はピッタリ寸法が合いました。😄

コンデンサーと電波受信用のバーアンテナが乗っかっている基板を外すとスイッチだけが取付けられている小さな基板にアクセス出来ます。

基板が小さいのでクリップで挟んで取外し易いように固定してタクトスイッチを外すのですが小さいので思った場所に半田鏝と半田吸取器を当てるのが大変でした。メーカーで修理する場合はこの基板ごと交換するのでしょうが古い時計なのでメーカーには既に部品もなく修理不可能な筈で基板一つ無駄には出来ません。😣

少し時間がかかりましたが漸く壊れたタクトスイッチを外しました。後は購入した新しいタクトスイッチを取付けて修理完了です。仮付けでテストしてみましたがちゃんと動作したので半田で固定して元通りに組立てます。部品を半田付けするのは簡単なので直ぐに終わりました。

これまではスヌーズボタンを押す場所を微妙に変えたり力一杯押しても反応しなかったりと不便極まりなかったのですが、交換後はボタンのどの部分を押しても非常に軽いタッチで反応するようになりました。これでまだまだ使えそうです。😀

廃業した店

 多忙だったり疲労が蓄積していて更新が滯っております。やはり寄る年波には勝てないですね。(汗)

今日は久しぶりに秋葉原に買い物をしに行きましたが、ネジ類を買おうと思って西川電子部品に行ったら何と廃業していました。この店は色々な種類のネジや工具類を扱っていて秋葉原に行くと必ず立ち寄る店でしたが昨年12月で廃業したとの事です。ラジオデパートでも何件かパーツ屋が閉店しており残念至極です。最近は折角秋葉原に行っても手に入らない物が多くなって来ていて嘗ての電気街の面影も薄れてサブカルチャーというかヲタクの街に変貌してしまいました。欲しければ通販で手に入るとは言っても実物を見ながら徘徊する楽しみもあるのでそういった事が無くなりつつあるのが悲しいですね。

西川電子部品は千石電商が引き継ぐらしいので再開を待ちたいと思います。
